2.2 Déclaration d’un modèle

Pour déclarer le modèle :
Accéder à Référentiel > Device/Mnémonique > Modèle structure :

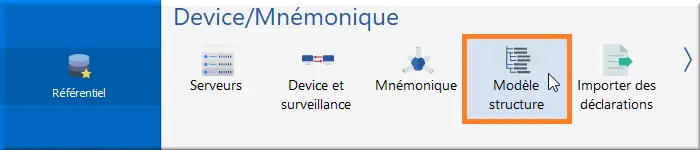

Figure 3 : Accès Modèle structure

1. Clic Nouveau :

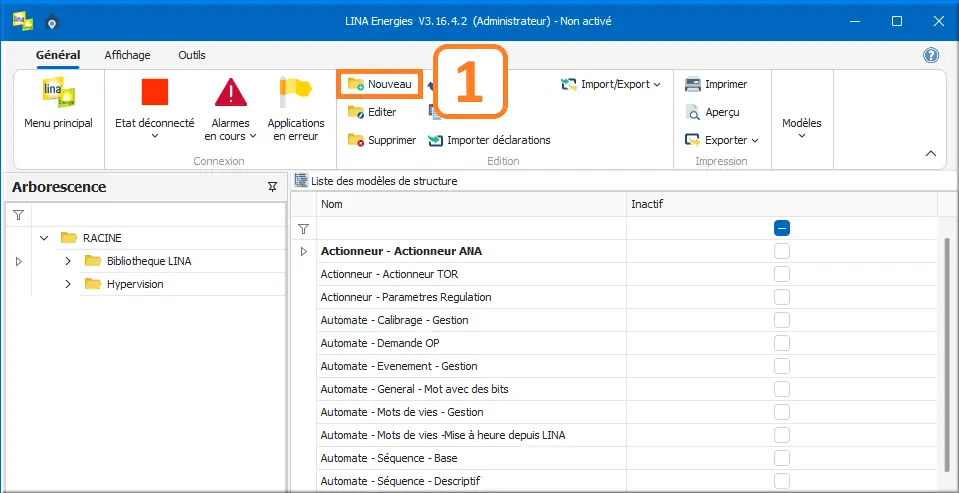

Figure 4 : Création d’un nouveau modèle

Dans Nouveau Modèle structure :

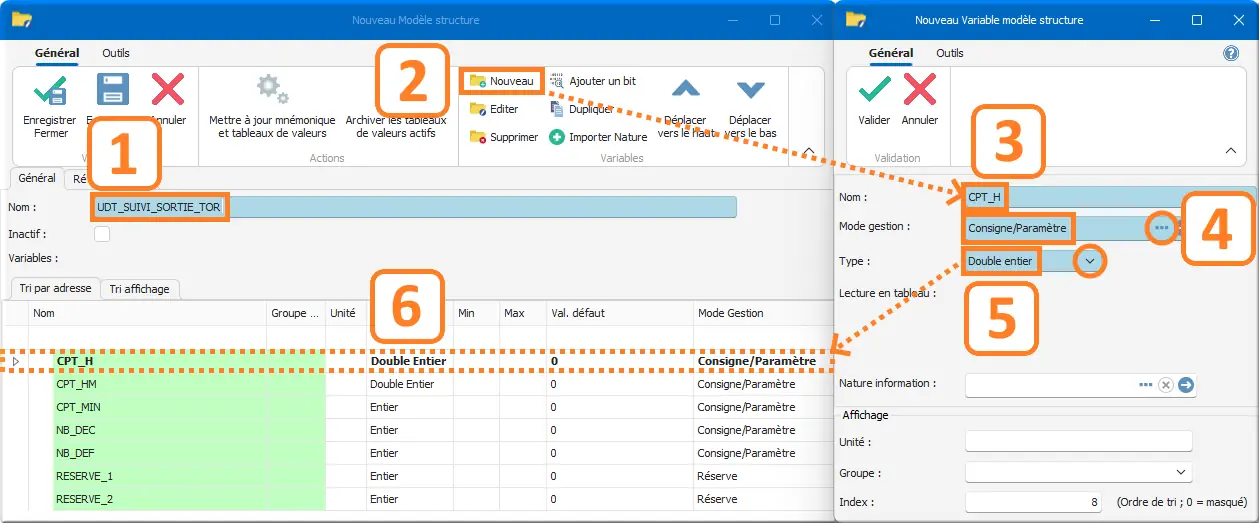

Figure 5 : Exemple création nouveau modèle

1. Nom : UDT_SUIVI_SORTIE_TOR. Ce nom de modèle vient de l’automate ;
2. Clic Nouveau pour ajouter une nouvelle variable au modèle de structure
3. Nom : CPT_H  ;
4. Mode gestion : Consigne/Paramètre. Mettre 1 par défaut pour tous et 3 dès que réserve ;
5. Type : Double entier ;
6. La table liste les variables : réappliquer cette procédure pour les autres variables.

Le Mode de gestion de la variable peut être un des codes d’affectation suivant :

1. Consigne/Paramètre : Création d’un mnémonique disponible en lecture / écriture ;
2. Commande : Création d’un mnémonique disponible en lecture ;
3. Réserve : Mnémo en réserve, aucun mnémonique ne sera créé ;

Le type d'une variable peut être :

1. UINT, INT pour un ENTIER ;
2. Reel pour un RÉEL ;
3. String pour une CHAÎNE ;
4. DINT pour un DOUBLE ENTIER ;

⚠ Attention ! Dans le cadre d’une déclaration d’un Bool, celui-ci doit être déclaré au sein d’une variable ENTIER : soit 16 variables bit maximum par ENTIER.

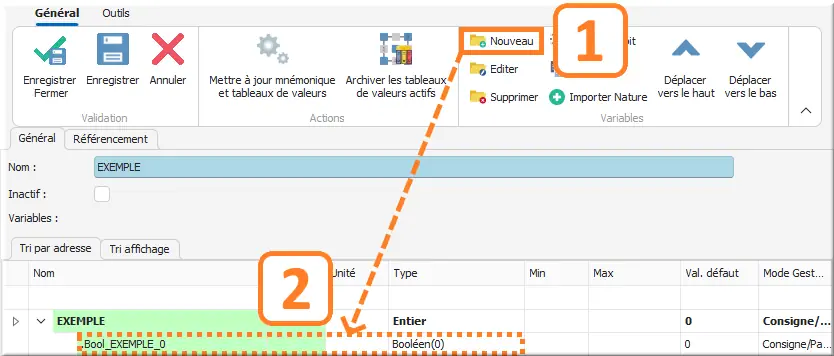

Figure 6 : Ajout d’un bit au modèle de structure

1. Clic Nouveau ;
2. Sélectionner l’ENTIER concerné. Clic Ajouter un bit.

Une fois toutes les variables ajoutées, Enregistrer et fermer.
